ZOS-R3227S17-TR8
ZOS-R3227S17-TR8 是一种光反射开关，包括砷化镓红外-LED 发射机和 NPN 光晶体管，
短距离高光敏接收器，在红外范围内工作。这两个组件都是并排安装在一个塑料包装盒中的
ZOS-R3227-S17-TR8 is a light reflection switch that includes arsenide infrared-LED transmitter and NPN phototransistor, short range high photosensitive receiver operating in the infrared range.Both components are mounted side by side in a plastic packing box
特性 Feature
--快速响应时间
Quick response time
--高灵敏度
high sensitivity
--截止可见波长 940nm
The visible wavelength is cut off λp=940nm
--无铅材料、Rosh 认证
Pb.Free 、RoHS compliant version
应用 Application
摄影机 Camera
录像机 VCR
软盘驱动程序
Floppy disk driver
盒式录音机
Cassette type recorder
各种微机控制设备
Various microcomputer control equipmen
设备选择指南
Device Selection Guide
产品尺寸 Package Dimension
备注 Notes:
--所有尺寸为毫米标识
All dimensions are in millimeters
--未标识尺寸正负公差为 0.3mm
Tolerances unless dimensions ±0.3mm

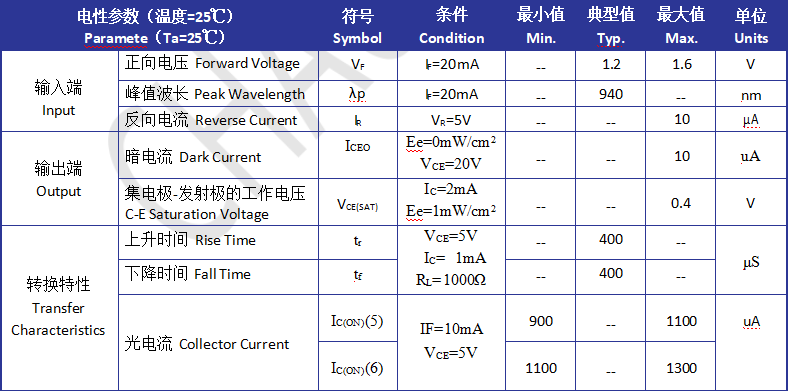

光电特性 Electro-Optical Characteristics

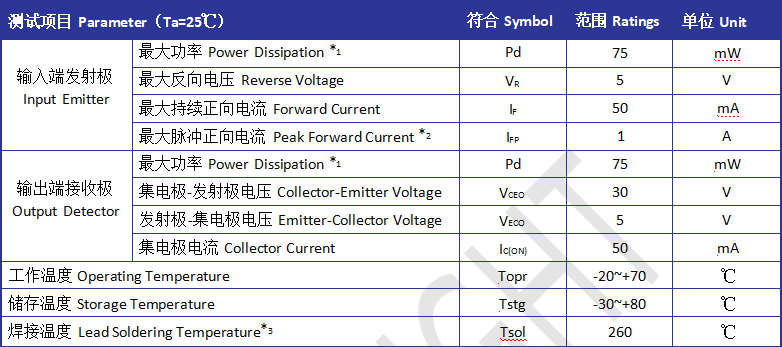

最大额定值 Absolute Maximum Ratings
*1 、 在 25 摄氏度的环境中测试 below 25 Free Air Temperature
*2 、脉宽少于等于 100us ， 占空比 1% Pulse width≦100μs,Duty cycle= 1%
*3 、离胶体 2mm 以上焊接 5s 内 2mm form body for 5 seconds
